Jw_cad 排水桝JWS図形集｜ダウンロード版

Jw_cad 排水桝 JWS図形集.zip

Jw_cad 排水桝JWS図形集｜ダウンロード版

■ 図面を描くだけで拾い出しに対応！
排水設計・施工図の作成において、「桝や副資材の拾い出し・見積もり作業に時間がかかる」「図形移動や修正のたびに基準点がズレる」といったお悩みはありませんか？
作図の効率化だけでなく、Jw_cadの標準機能を使った「材料集計（部材拾い）」までスムーズに行える本格的な データ集です。

■『Jw_cad 排水桝JWS図形集』3つの大きな強み
1. 「図形・材料名・基準点」が一体となったブロック構造
図形と材料名、基準点がセットでブロック化されているため、図形の移動・複写・削除が1回の操作（ワンクリック）で完了します。
「図面を変更したら文字だけ残ってしまった…」というイライラや作図ミスを防ぎます。

2. Jw_cadのコマンドで即座に「材料集計（部材拾い）」が可能
範囲選択をして「文字位置・集計」コマンドを実行するだけで、図面上の桝や部材、副資材の数量を一括集計。

図面内に集計表を書き出すだけでなく、テキストファイル（CSV/TXT）として出力してExcelへ取り込むことも可能です。見積書や材料発注書の作成時間が大幅に短縮されます。 グラフィックデザイン

3. 小口径桝から副資材まで、実務に必要な図形を網羅

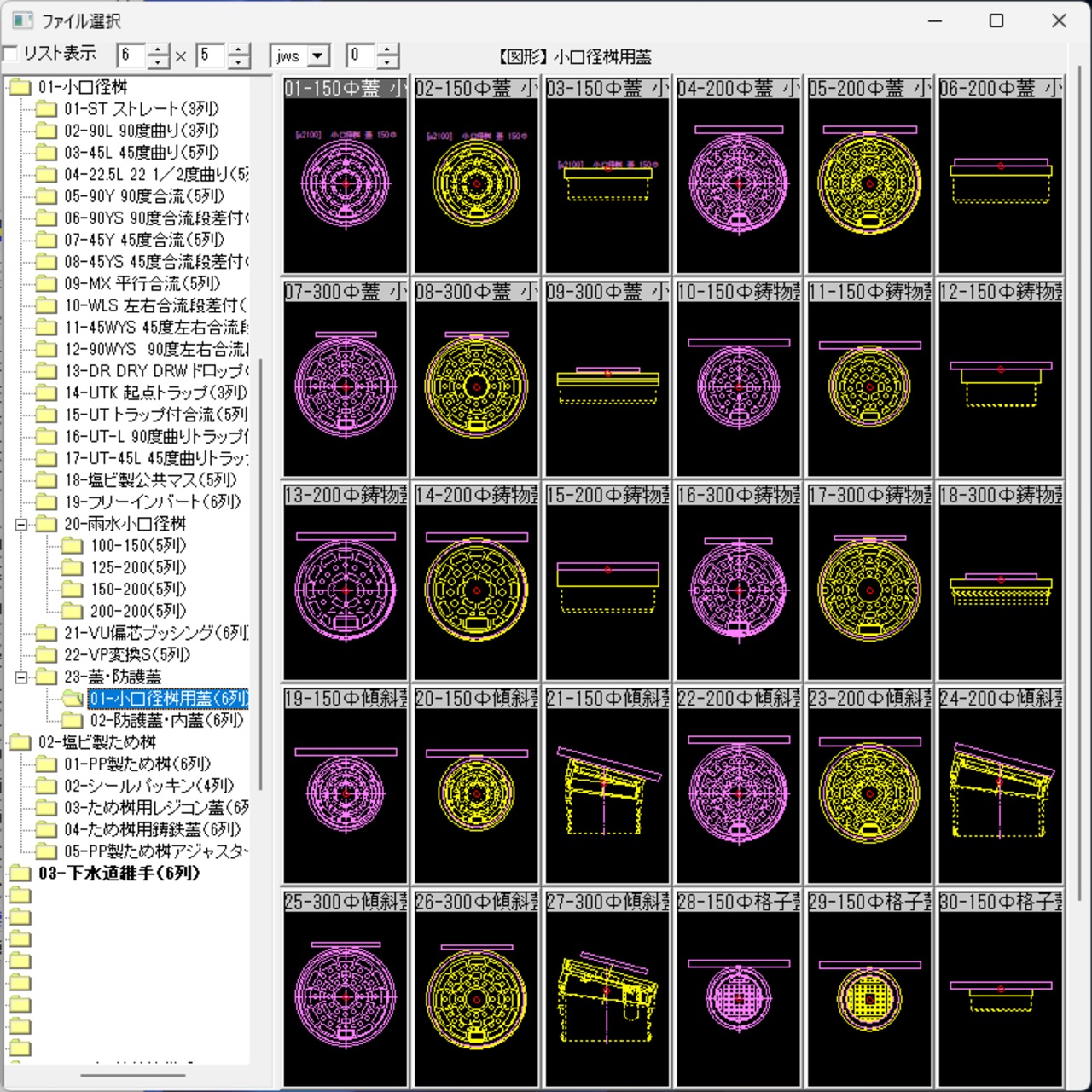

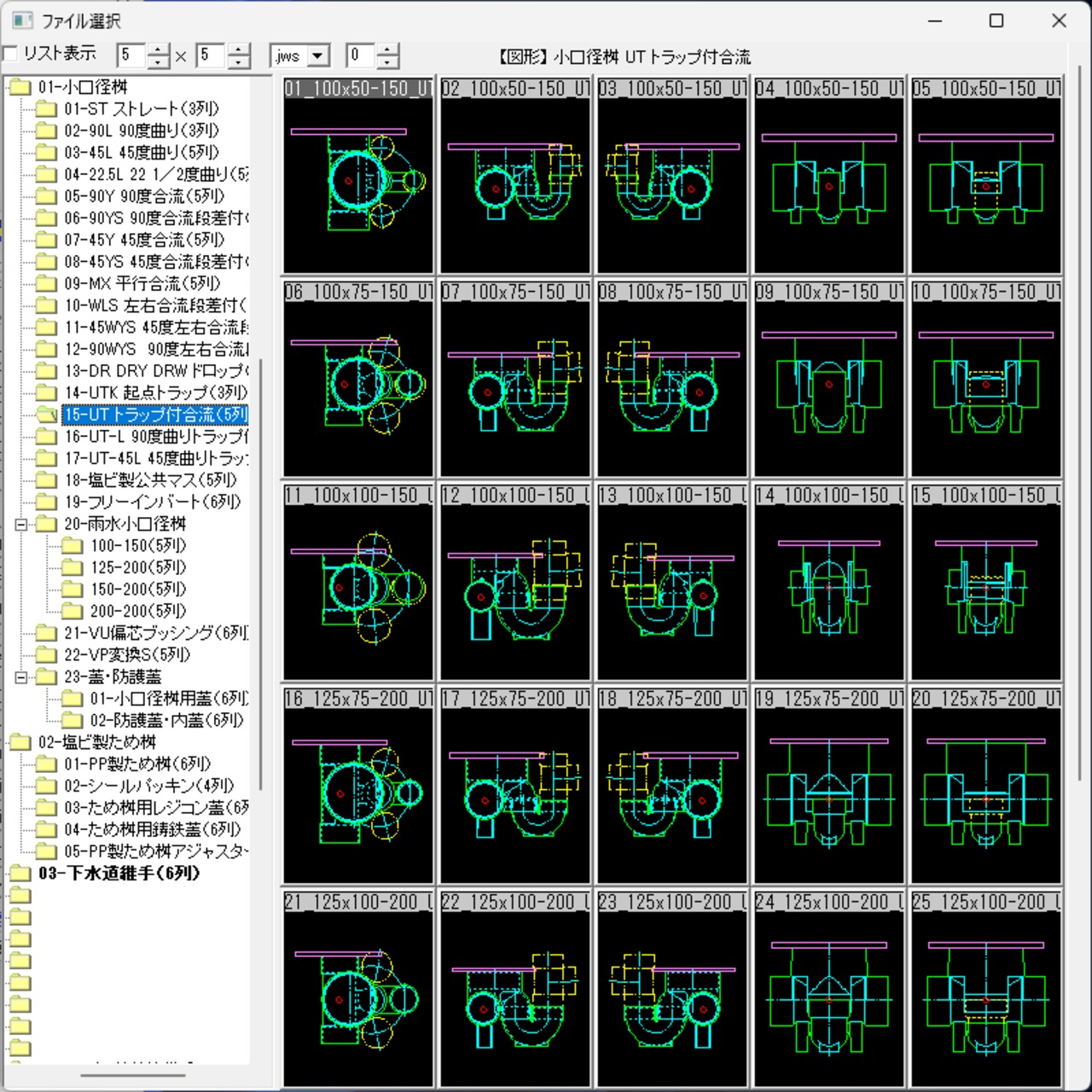

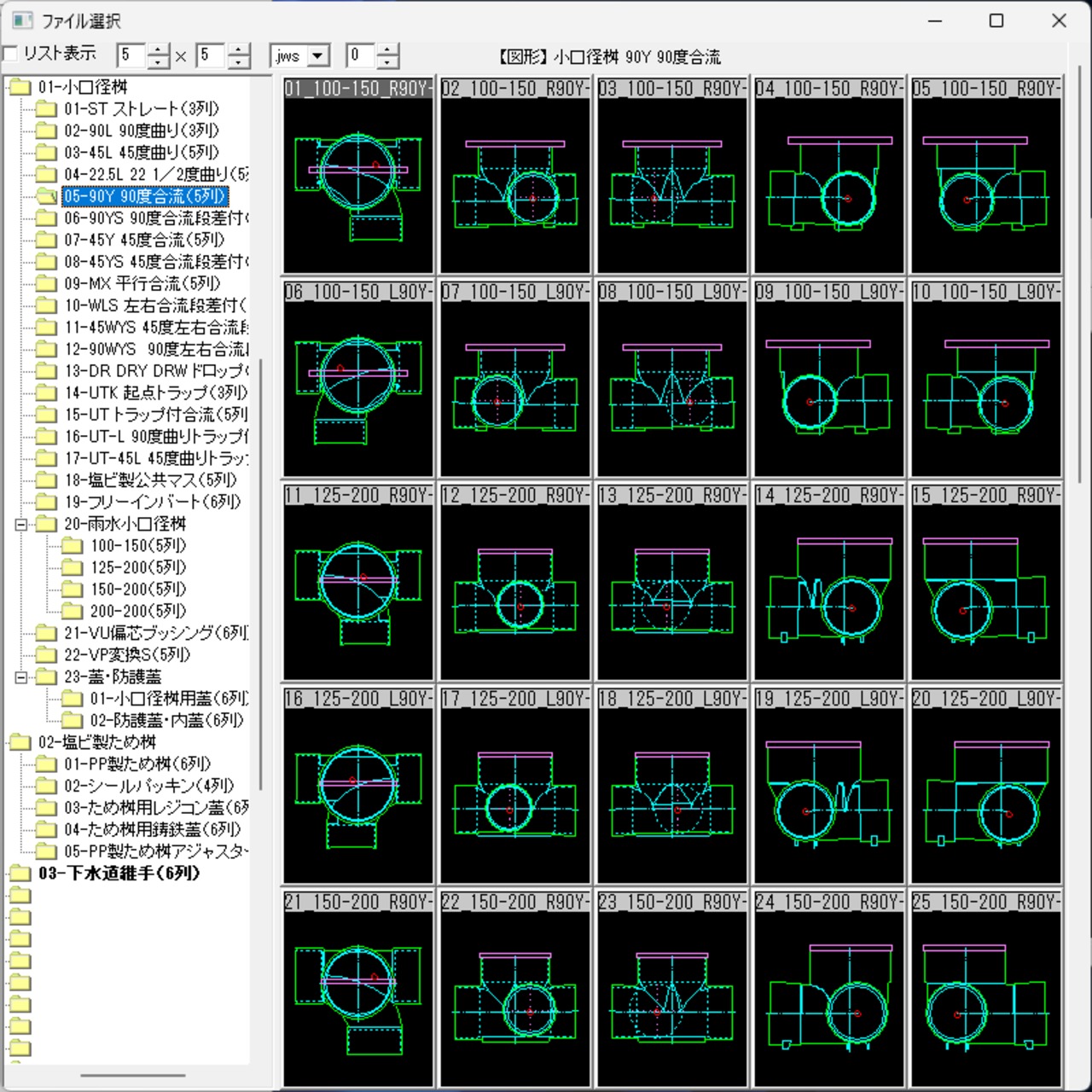

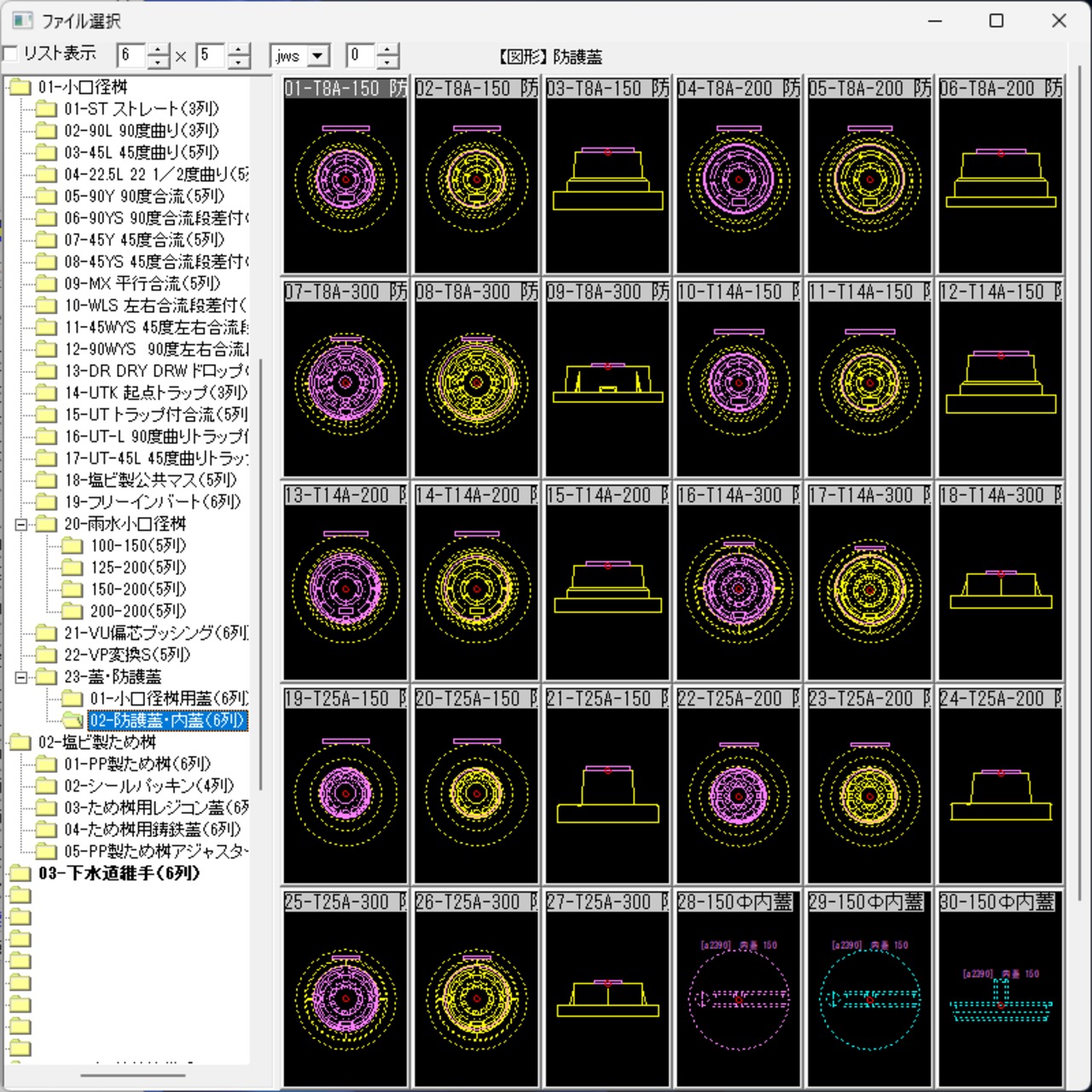

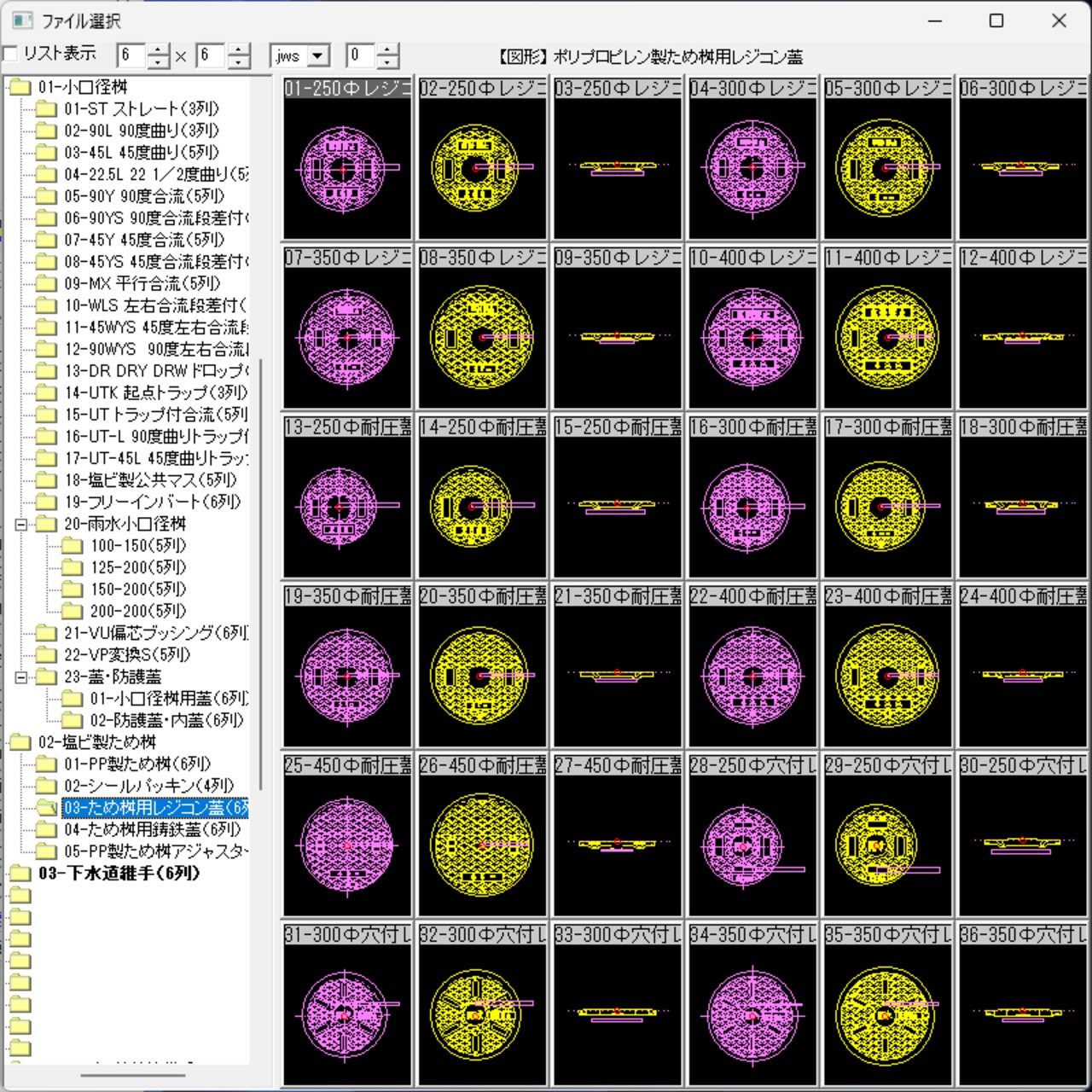

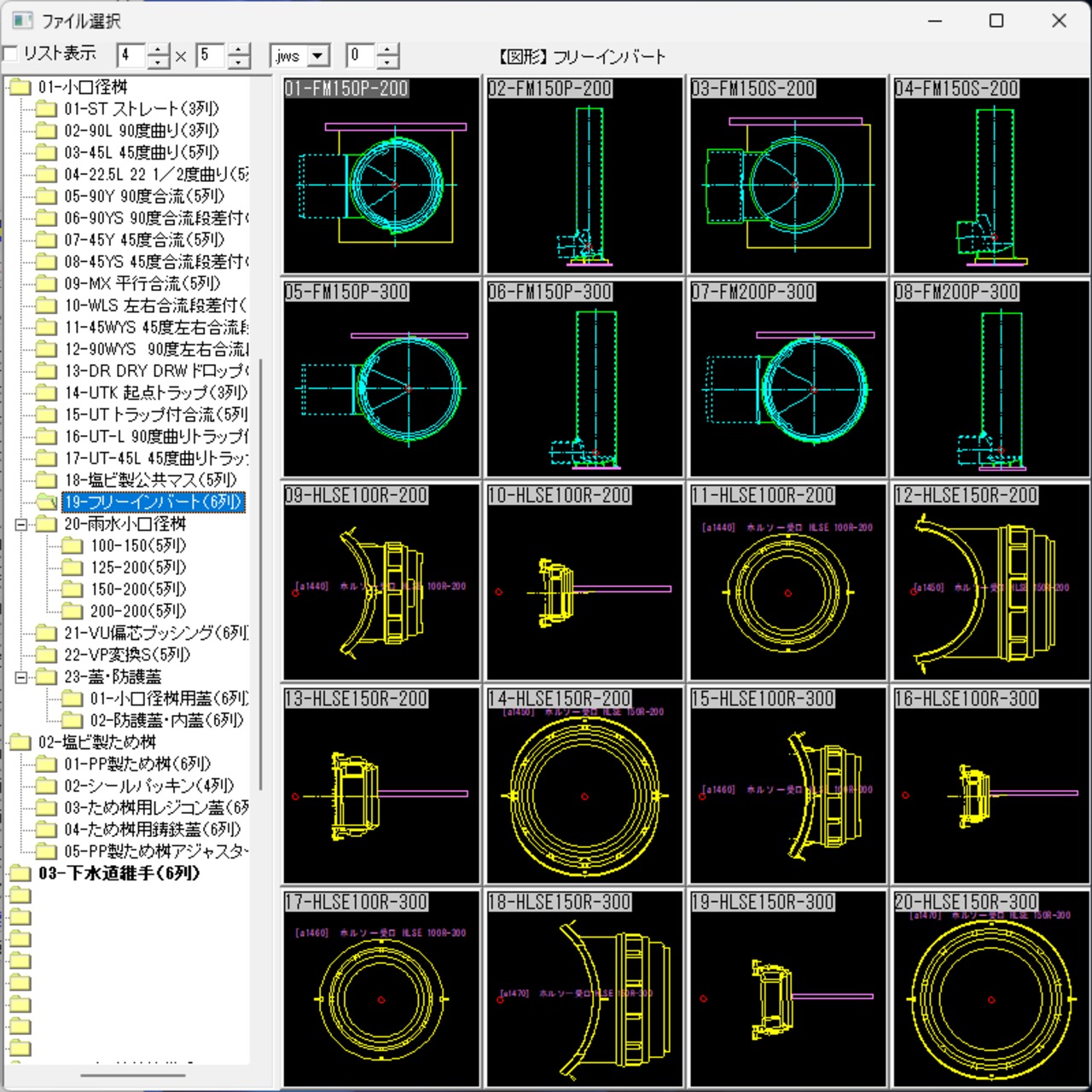

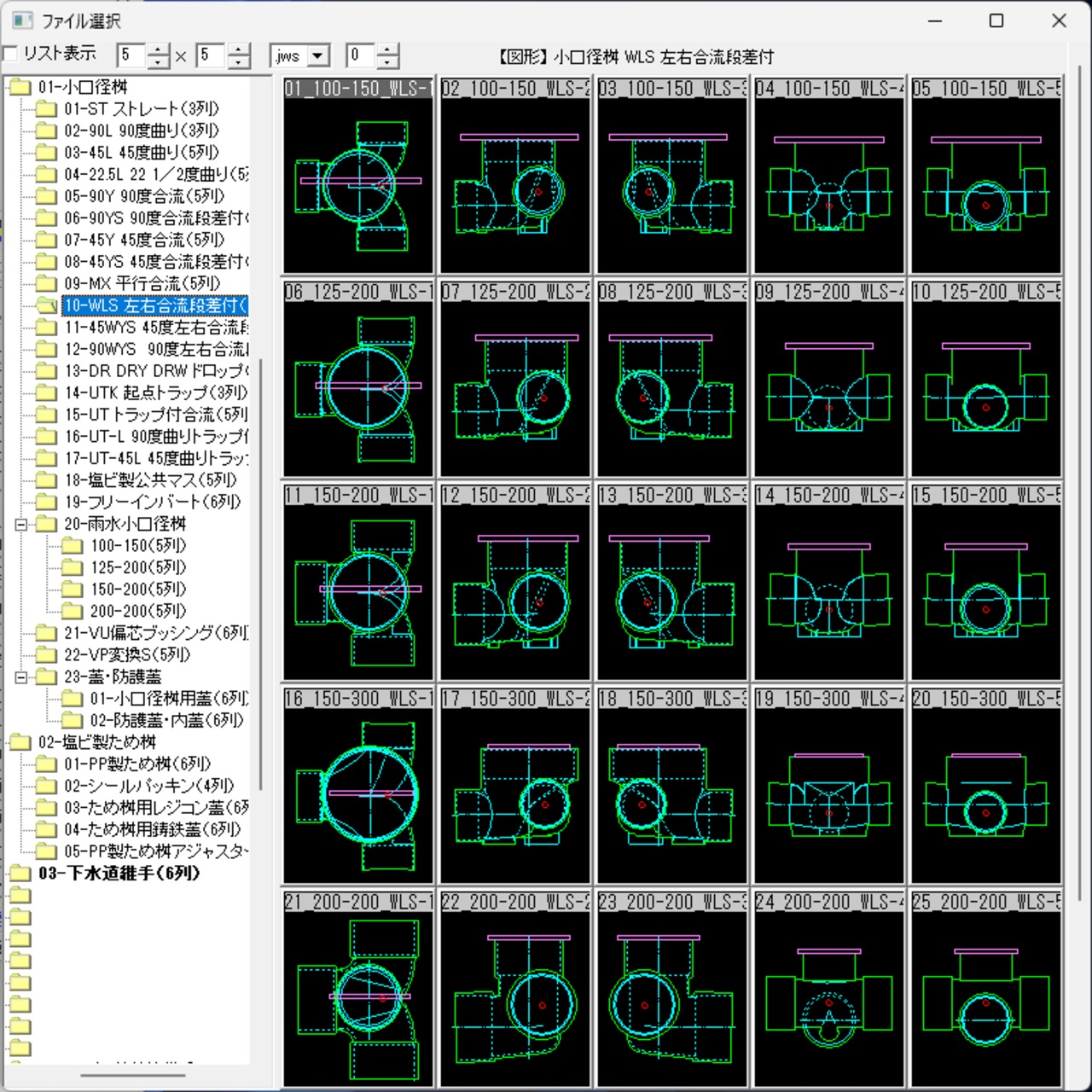

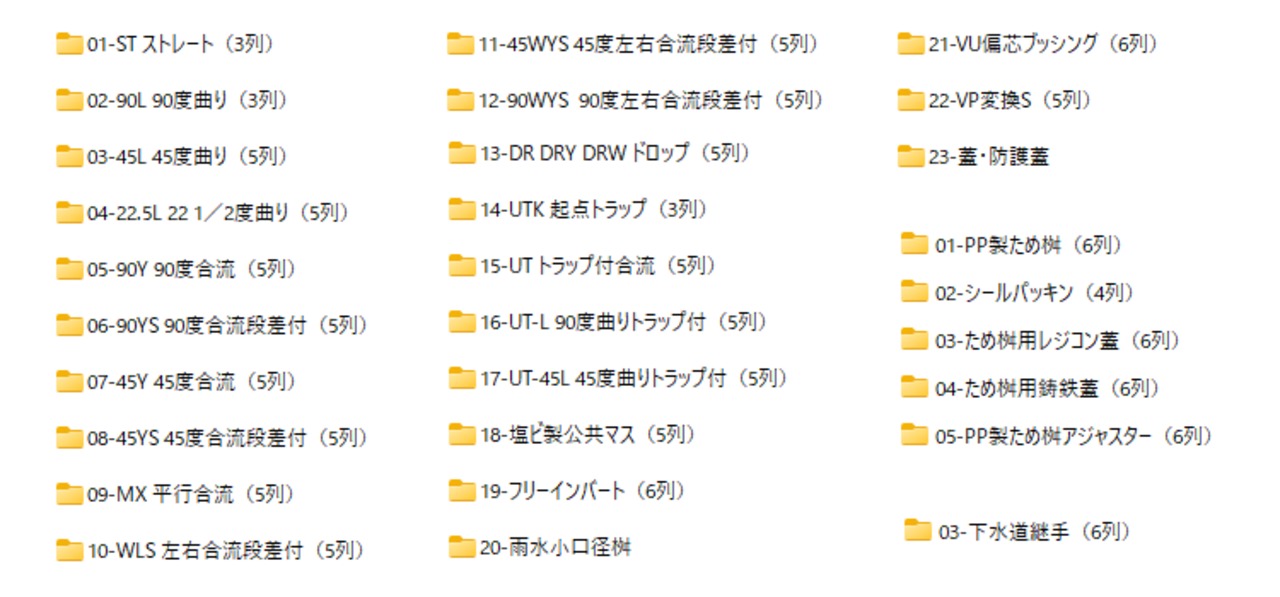

ストレート、曲り、合流、ドロップ、トラップ付などの各種小口径桝はもちろん、塩ビ製ため桝、フリーインバート、公共マス、異径ブッシング・蓋類まで豊富に収録。現場の仕様に合わせた図形を即座に呼び出せます。

※この商品のご利用には、Jw_cadに関する知識が必要です。
※この商品のご利用には、基本的な設計に関する知識が必要です。
※他のデータと組み合わせて活用することをお勧めします。（配管継手図形など）
※内容は予告なく変更される場合がありますので、ご了承ください。

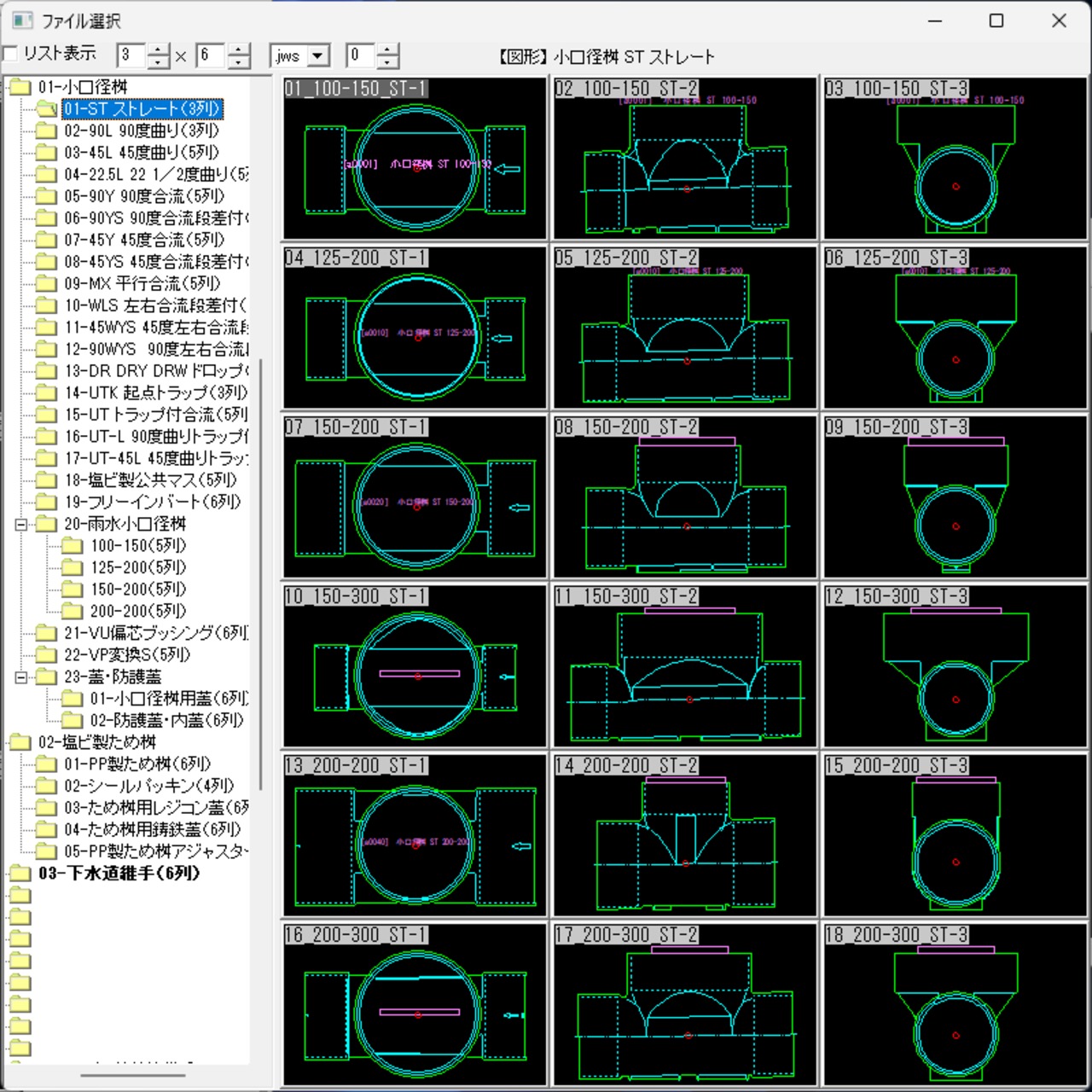

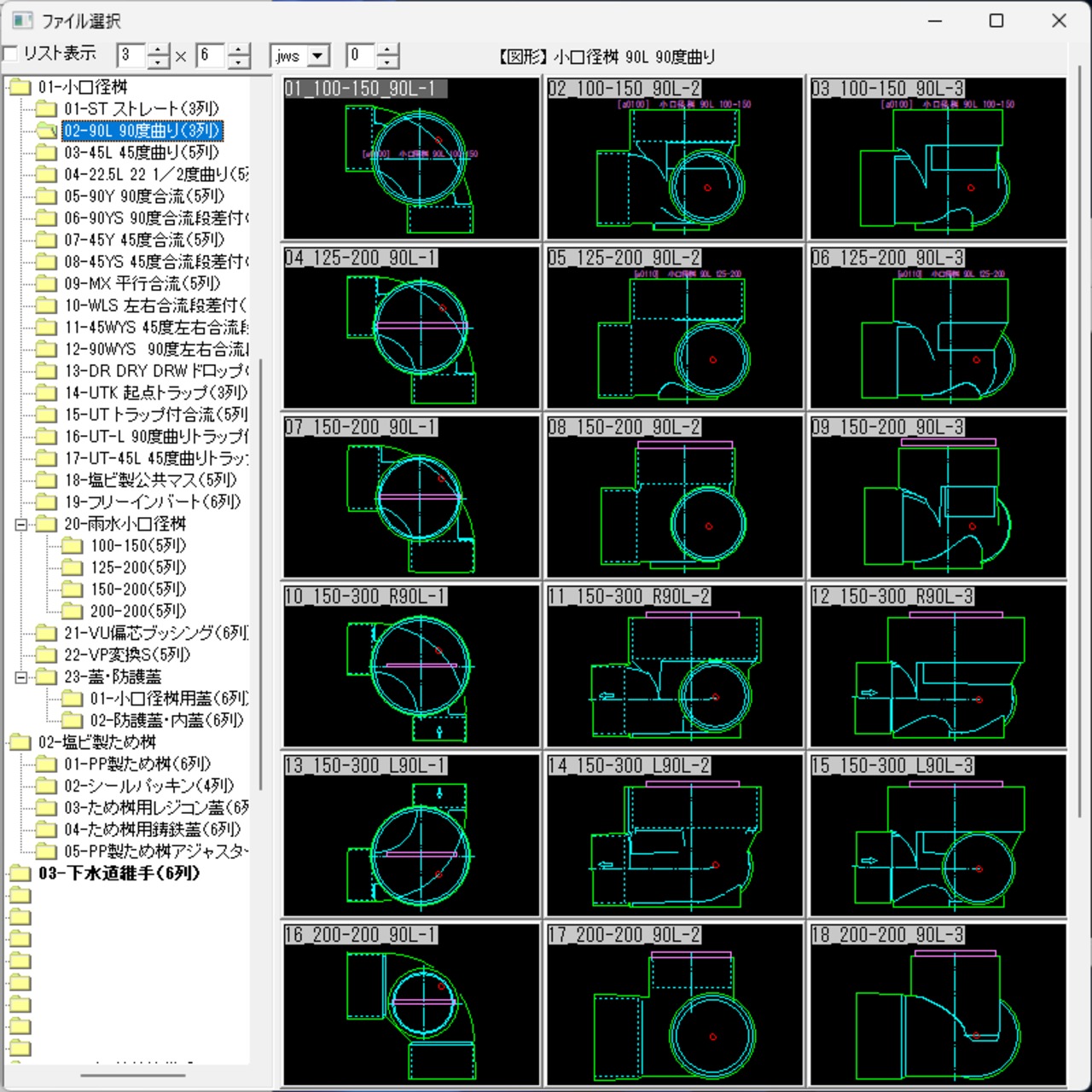

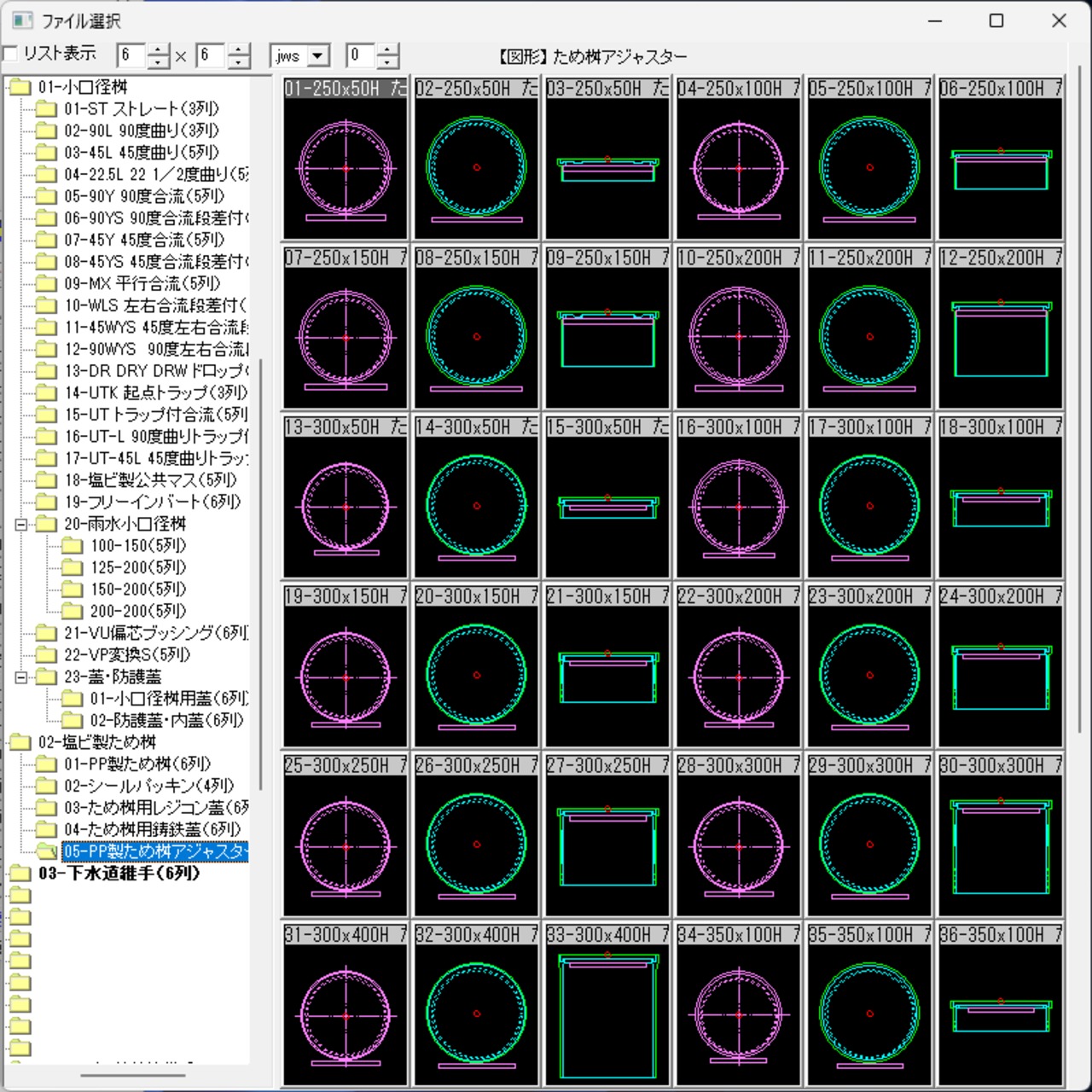

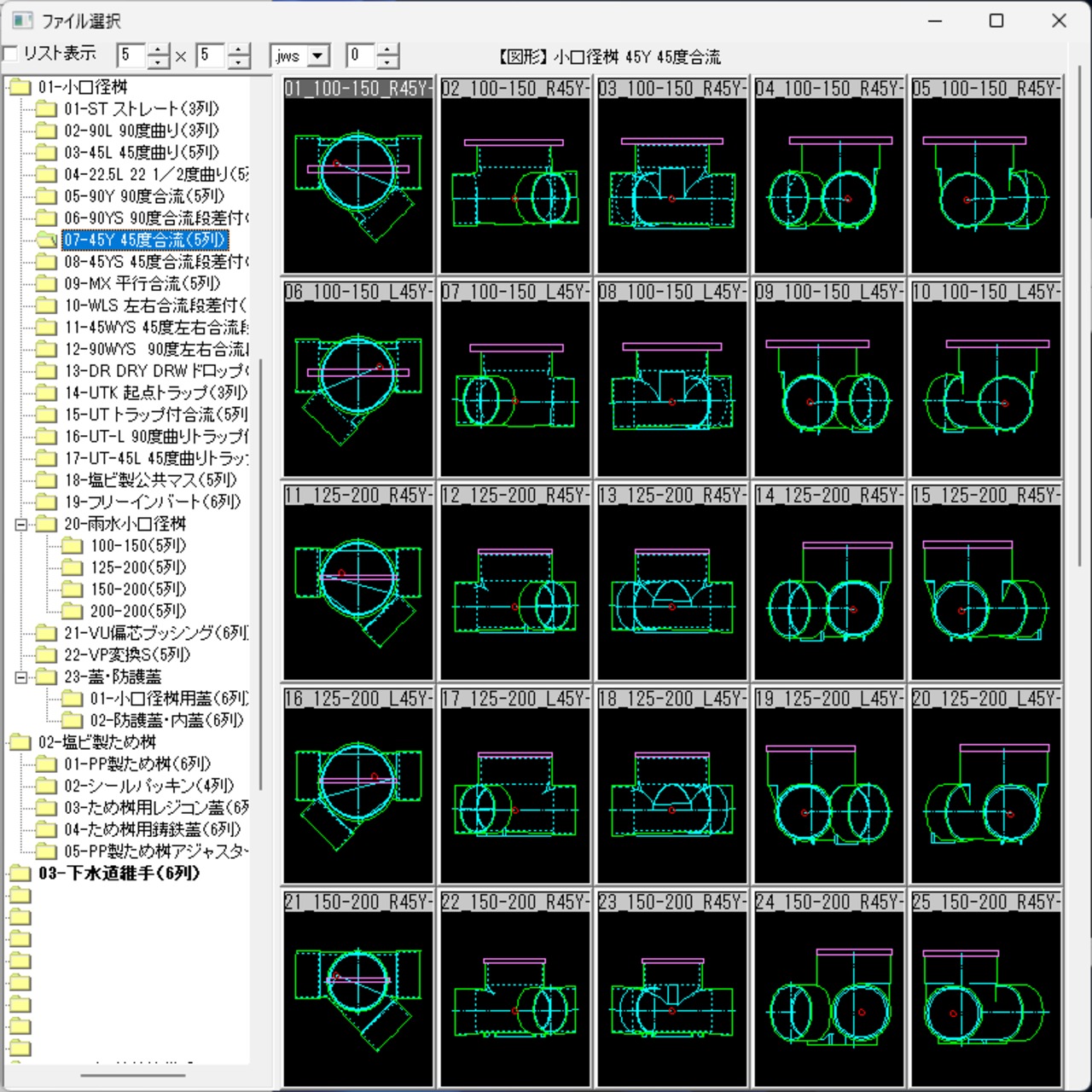

※データの内容は、下記のデジタルカタログでご確認ください。
▼ https://jwcad.setsubit.com/kb/dp-jws-catalog/

※初期設定・図形選択から作図・材料集計の内容は、下記よりご確認ください。
▼ https://jwcad.setsubit.com/kb/drain-pit-01/
▼ https://jwcad.setsubit.com/kb/drain-pit-02/
▼ https://jwcad.setsubit.com/kb/drain-pit-03/
