JWWで設備図面-簡単記号変形Data-1|ダウンロード版

JWWで設備図面-簡単記号変形Data-1a.zip

¥3,980 税込

ダウンロード販売の商品
購入後にDL出来ます (4467073バイト)

【線をクリックするだけで継手や桝、記号などを作図】
Jw_cadの線記号変形コマンドで、DV継手、小口径桝、耐火二層管継手、TS継手、ねじ込み継手、バルブ類、各種設備記号などを作図できます。

使い方
1.本データをお使いのPCの任意の場所に保存します。
2.Jw_cadを起動し、配管のルートを作図します。
3.Jw_cadのメニューから、[その他(A)]→[線記号変形(S)]をクリック選択します。
4.本データの保存先を開いて、作図したい部材ファイルをクリック選択します。
5.先に作図しておいた配管ルートの線をクリック指示することで、部材や記号を作図することができます。

※Windows PC での動作確認を行っております。
※自動作図を行うソフトではありません。
※Jw_cad専用の線記号変形データです。他のCADソフトではご使用になれません。

【ファイルの内容】
配管ダブル線:鋼管、塩ビ管、耐火二層管の各サイズをダブル線で作図。
単線継手シンボル:各種継手、弁類、フレキ、配管部材、屋外排水、冷媒配管分岐、立管記号、サイズ・文字記入の引き出し線
DV継手:規格サイズを全て収録。立上り、立下り、45°向きの作図にも対応。

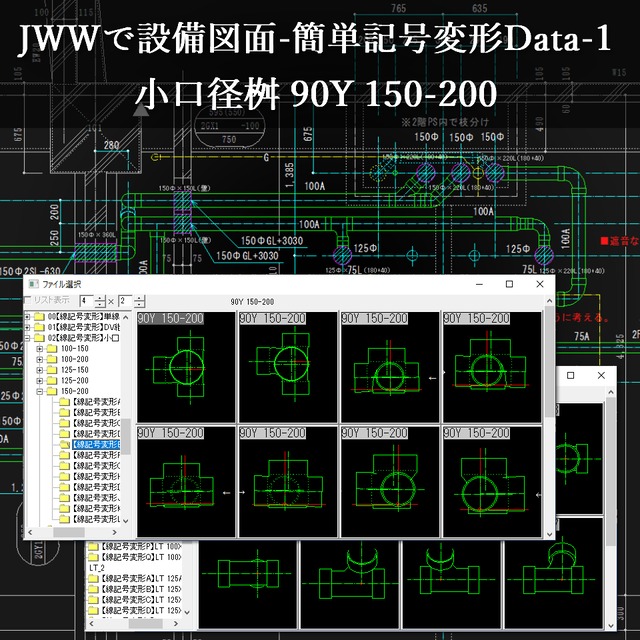

小口径桝:規格サイズを全て収録。断面図の作図にも対応。
耐火二層管継手:規格サイズを全て収録。立上り、立下り、45°向きの作図にも対応。
TS継手:規格サイズを全て収録。立上り、立下り、45°向きの作図にも対応。
ねじ込み継手:規格サイズを全て収録。立上り、立下り、45°向きの作図にも対応。
バルブ類:バタフライ弁、チャッキ弁、ゲート弁、ストップ弁、Yストの各種サイズを収録。バタフライ弁以外は、45°向きの作図にも対応。
さや管工法:各種アダプタ、床・壁ジョイント、コネクタ、耐火プラグ、サドルバンド、各サイズさや管の曲がり作図に対応。ヘッダーについては、JWS図形で読み込み可能。
ダクト:スパイラル100φ~250φのエルボ、矩形ダクトのフランジ、管種記号、吹出し矢印、FD・VD・ダンパー記号。
※ダクトについては、T管、レジューサー、矩形ダクト全般の作図には対応していません。
単線部材:単線作図をサポートする継手や記号のライブラリ集。
各種設備記号:系統図やフロー図作成に。計器・スイッチ類、ファン、ポンプ、ボイラー、油関係、コイル、PAC、HEX・ST、冷却塔など、記号のライブラリ集。



※本データを使用するにあたって不具合が生じた場合、いかなる場合におきましても弊社では責任を負いません。予めご了承ください。
※Jw_cadの使い方や、パソコン操作のサポートは、行っておりません。

■禁止事項:本製品を著作権者の許可なく賃貸業に使用することを禁じます。
また、本製品を無断でコピー、複製することは法律で禁止されています。
