Jw_cad設備図形+スパイラルダクト|JWW設備 線記号変形|CD版 3枚組セット
¥13,480 税込
※この商品は、最短で8月2日(金)にお届けします(お届け先によって、最短到着日に数日追加される場合があります)。
この商品は送料無料です。
※CD版:3セット組でお得に
■Jw_cad設備図形Ver-1fは、各種配管用継手、弁類、フレキ継手などの登録図形(JWSファイル)を収録しています。
■Jw_cad スパイラルダクトは、Φ75~Φ600 のエルボ・45°エルボ・T管・Y管・レジューサーの各種継手を登録図形(JWSファイル)で収録しています。
【使い方】本ファイルをパソコン本体の任意の場所にコピーしてお使い下さい。
Jw_cadを起動→[その他(A)]→図形(Z)→本ファイルの保存場所を開いて読み込む→作図画面で図形を配置します。
■JWWで設備図面-線記号変形
【線をクリックするだけで継手や桝、記号などを作図】
Jw_cadの線記号変形コマンドで、DV継手、小口径桝、耐火二層管継手、TS継手、ねじ込み継手、バルブ類、各種設備記号などを作図できます。
使い方
1.本データをお使いのPCの任意の場所に保存します。
2.Jw_cadを起動し、配管のルートを作図します。
3.Jw_cadのメニューから、[その他(A)]→[線記号変形(S)]をクリック選択します。
4.本データの保存先を開いて、作図したい部材ファイルをクリック選択します。
5.先に作図しておいた配管ルートの線をクリック指示することで、部材や記号を作図することができます。
※Jw_cadで設備図面を作成する為の支援ツールです。
※自動作図を行うソフトではありません。
※Jw_cad専用のファイル形式で図形登録しています。他のCADソフトでは、読み込むことができません。
※Windows PC での動作確認を行っております。
※Jw_cadの使い方やパソコン操作のサポートは、行っておりません。
【ファイルの内容】
■01-排水DV継手 167KB ■02-耐火二層管継手 957KB
■03-MD継手 2.86MB ■04-ドレネジ継手 2.10MB
■05-鋼管ねじ継手 1.77MB ■06-外面防食継手 287KB
■07-管端防食継手 822KB ■08-弁類 2.56MB
■09-フレキ・伸縮管継手 989KB
【ファイルの内容】
【Jw_cad スパイラルダクト】3.38MB
■01-スパイラル-プレスエルボ 75.3KB
■02-スパイラル-エルボ 219KB
■03-スパイラル-プレス45°エルボ 52.6KB
■04-スパイラル-45°エルボ 160KB
■05-スパイラルT管075-300 576KB
■06-スパイラルT管325-600 478KB
■07-スパイラルY管075-300 551KB
■08-スパイラルY管325-600 515KB
■09-スパイラル・レジューサー100-300 284KB
■10-スパイラル・レジューサー325-600 496KB
■11-スパイラル・ニップル 54.3KB
【ファイルの内容】
配管ダブル線:鋼管、塩ビ管、耐火二層管の各サイズをダブル線で作図。
単線継手シンボル:各種継手、弁類、フレキ、配管部材、屋外排水、冷媒配管分岐、立管記号、サイズ・文字記入の引き出し線
DV継手:規格サイズを全て収録。立上り、立下り、45°向きの作図にも対応。

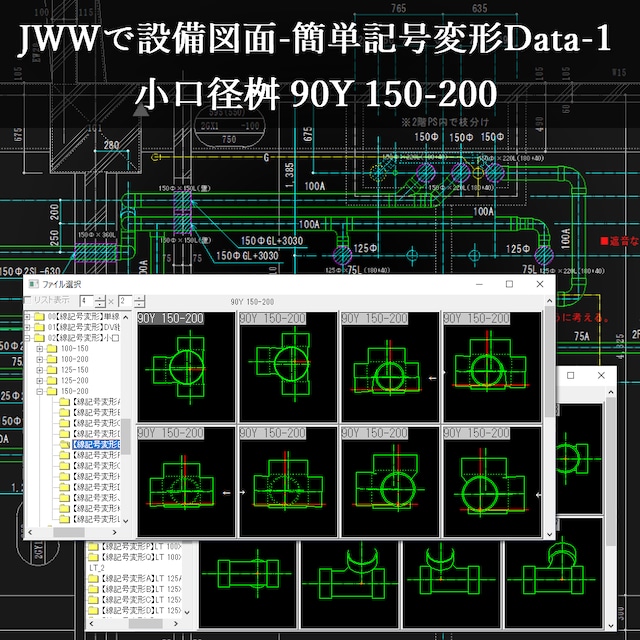

小口径桝:規格サイズを全て収録。断面図の作図にも対応。
耐火二層管継手:規格サイズを全て収録。立上り、立下り、45°向きの作図にも対応。
TS継手:規格サイズを全て収録。立上り、立下り、45°向きの作図にも対応。
ねじ込み継手:規格サイズを全て収録。立上り、立下り、45°向きの作図にも対応。
バルブ類:バタフライ弁、チャッキ弁、ゲート弁、ストップ弁、Yストの各種サイズを収録。バタフライ弁以外は、45°向きの作図にも対応。
さや管工法:各種アダプタ、床・壁ジョイント、コネクタ、耐火プラグ、サドルバンド、各サイズさや管の曲がり作図に対応。ヘッダーについては、JWS図形で読み込み可能。
ダクト:スパイラル100φ~250φのエルボ、矩形ダクトのフランジ、管種記号、吹出し矢印、FD・VD・ダンパー記号。
※ダクトについては、T管、レジューサー、矩形ダクト全般の作図には対応していません。
単線部材:単線作図をサポートする継手や記号のライブラリ集。
各種設備記号:系統図やフロー図作成に。計器・スイッチ類、ファン、ポンプ、ボイラー、油関係、コイル、PAC、HEX・ST、冷却塔など、記号のライブラリ集。
※本データを使用するにあたって不具合が生じた場合、いかなる場合におきましても弊社では責任を負いません。予めご了承ください。
※Jw_cadの使い方や、パソコン操作のサポートは、行っておりません。
■禁止事項:本製品を著作権者の許可なく賃貸業に使用することを禁じます。
また、本製品を無断でコピー、複製することは法律で禁止されています。
-
