Jw_cad 設備図形・基本セット|ダウンロード版
Jw_cad設備図形・基本セット.zip
¥1,980 税込
購入後にDL出来ます (3358033バイト)
【6種類データの基本セット】
Jw_cad 設備図形・基本セットは、排水DV継手、耐火二層管継手、MD継手、ゲートバルブ、チャッキバルブ、Y形ストレーナーのCAD図形セットです。
【使い方】本ファイルをパソコン本体の任意の場所にコピーしてお使い下さい。
Jw_cadを起動→[その他(A)]→図形(Z)→本ファイルの保存場所を開いて読み込む→作図画面で図形を配置します。
※Jw_cadで設備図面を作成する為の支援ツールです。
※自動作図を行うソフトではありません。
※Jw_cad専用のファイル形式で図形登録しています。他のCADソフトでは、読み込むことができません。
※Windows PC での動作確認を行っております。
※Jw_cadの使い方やパソコン操作のサポートは、行っておりません。
【ファイルの内容】
排水DV継手:DL・45°DL・LL(39ファイル)、LT(44ファイル)、45°Y(36ファイル)、DT(21ファイル)、IN(13ファイル)

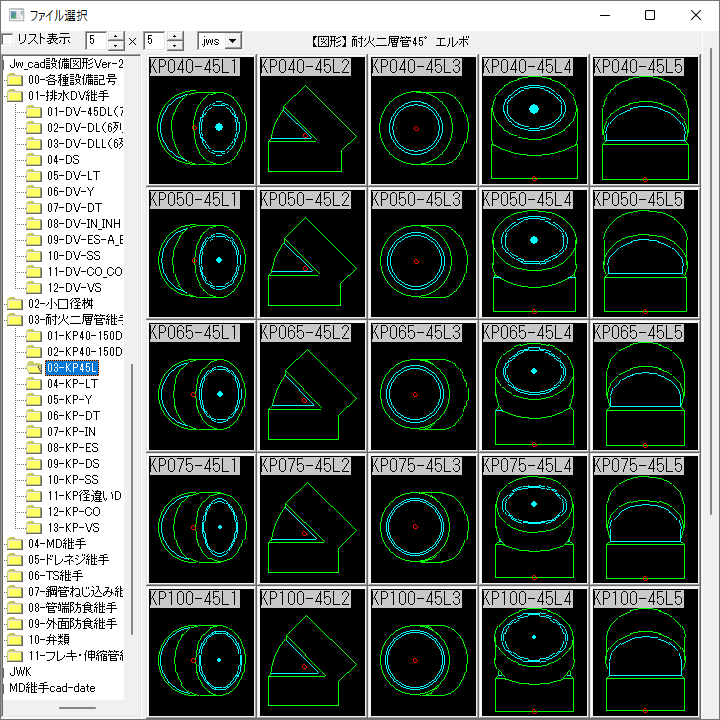

耐火二層管継手:DL(21ファイル)、DLL(27ファイル)、45°L(35ファイル)、LT(72ファイル)、45°Y(57ファイル)、DT(84ファイル)、IN(36ファイル)、ES(13ファイル)、DS(8ファイル)、SS(12ファイル)、RL(16ファイル)、CO(7ファイル)、VS(7ファイル)
MD継手:TY(84ファイル)、ST(90ファイル)、45°Y(115ファイル)、L(36ファイル)、LL(54ファイル)、45°L(36ファイル)、S(54ファイル)
付属品:GV(24ファイル)、CV(24ファイル)、YS(24ファイル)
■禁止事項:本製品を著作権者の許可なく賃貸業に使用することを禁じます。
また、本製品を無断でコピー、複製することは法律で禁止されています。
-
